最高工作压力:1.6MPa
最高工作温度:200℃
介质:空气、油气混合物

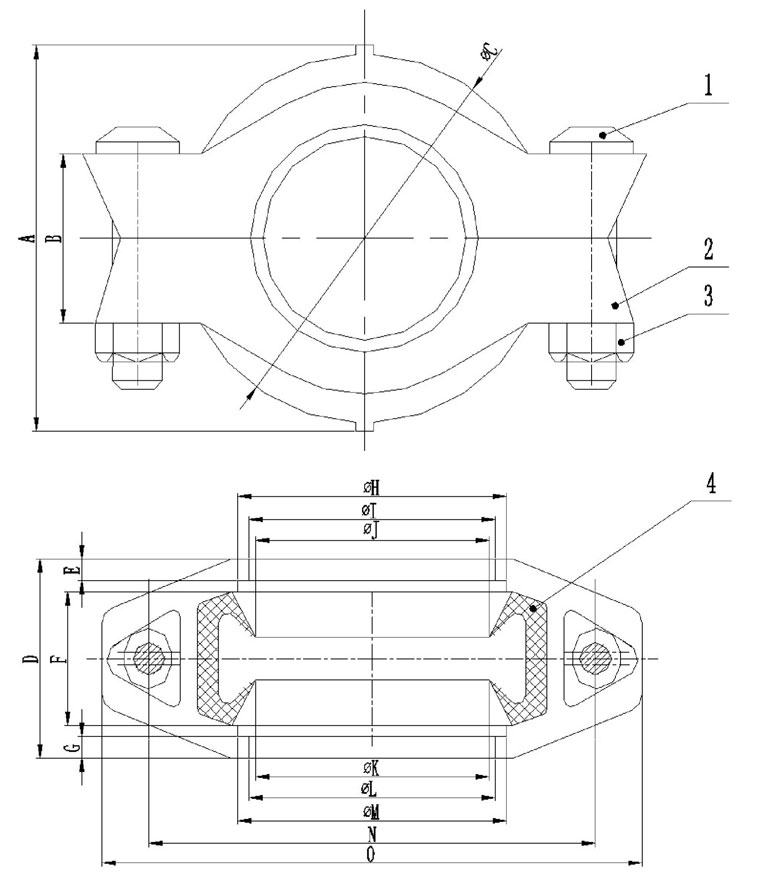

名称 | 1 | 2 | 3 | 4 | 允许中心偏转角 |
柔性接头1 1/2" | 半圆头方颈螺栓M10*50 | 连接体 | 六角螺母M10 | 密封圈(氟橡胶275) | 3° |
柔性接头2" | 半圆头方颈螺栓M10*50 | 连接体 | 六角螺母M10 | 密封圈(氟橡胶275) | 3° |
柔性接头3" | 半圆头方颈螺栓M12*70 | 连接体 | 六角螺母M10 | 密封圈(氟橡胶275) | 1° 48' |
柔性接头3 1/2" | 半圆头方颈螺栓M12*70 | 连接体 | 六角螺母M10 | 密封圈(氟橡胶275) | 1° 48' |
柔性接头4" | 半圆头方颈螺栓M12*70 | 连接体 | 六角螺母M10 | 密封圈(氟橡胶275) | 3° 11' |
柔性接头5"×4" | 半圆头方颈螺栓M20*108 | 连接体 | 六角螺母M10 | 密封圈(氟橡胶275) | 2° 5' |
名称 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O |
柔性接头1 1/2" | 76 | 38 | 70 | 46 | 4 | 28 | 4 | 48.3 | 44.6 | 41.5 | 41.5 | 44.6 | 48.3 | 85 | 107 |
柔性接头2" | 90 | 34 | 87 | 46 | 5 | 28 | 5 | 62 | 57 | 51 | 51 | 57 | 62 | 103 | 125 |
柔性接头3" | / | 50 | 124 | 46 | 5 | 28 | 5 | 91 | 85 | 78 | 82 | 82 | 91 | 143 | 164 |
柔性接头3 1/2" | / | 50 | 122 | 46 | 5 | 28 | 5 | 104 | 98 | 91.5 | 91.5 | 98 | 104 | 156 | 176 |
柔性接头4" | / | 50 | 145 | 52 | 6 | 31 | 6 | 116 | 112 | 105 | 105 | 112 | 116 | 172 | 190 |
柔性接头5"×4" | / | 85 | 181 | 53 | 7.5 | 31 | 7.5 | 143 | 138 | 135 | 106 | 112 | 116 | 213 | 250 |
